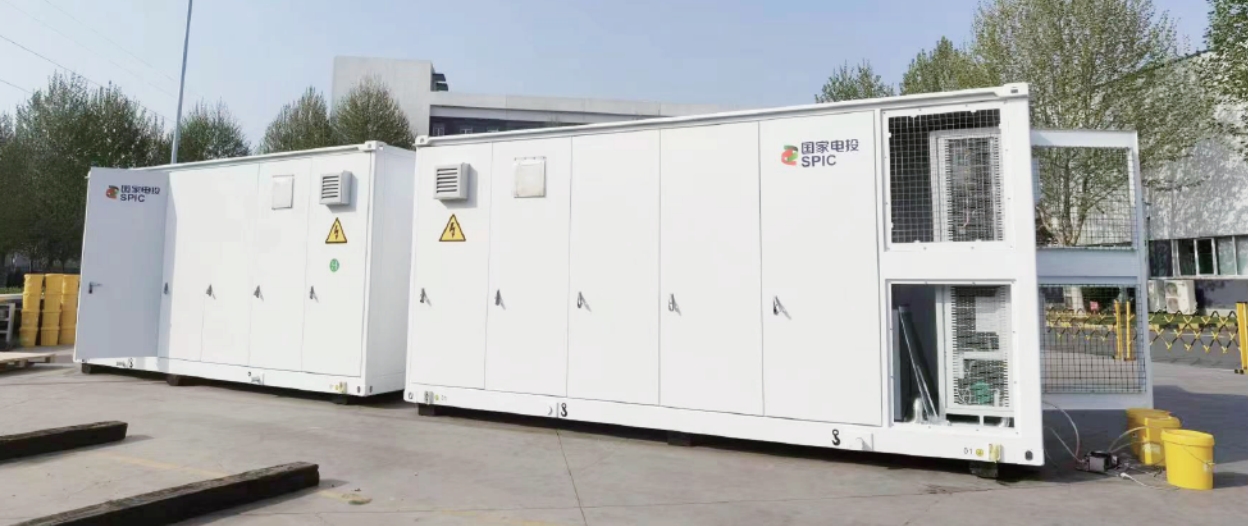

采用集裝箱撬裝結構，將充電需要的設備集成在柜內，主要包含配套進線高壓柜（預充部分選配）、變壓器、低壓柜、整流功率柜、充電管理控制柜、直流輸出柜、空調設施及消防設施等設備，功能齊全完善，一站式解決充電需求。
外部供電從岸側變電站連接至集裝箱橋撬塊的高壓進線柜，經過預充電和高壓進線柜連接至內部變壓器，經變壓器變換至AC400V后，接入低壓進線柜，再經過整流功率柜變換為1000V直流。內部配置空調系統及消防系統。
1、采用整流功率模塊疊加并聯方式，多功率模塊疊加，最大可至2000KW功率輸出。功能特點：①高能效，節能減排；②DSP數字控制，更可靠穩定，擴容便捷；③低輸入諧波，減少電網污染，更高的電網適應力；④寬電壓輸入輸出范圍，適應更多的場合應用；⑤具有防反保護，具備失效自隔離功能，極大提供安全可靠性；模塊化設計，方便從機架上抽出、移動和更換，所有模塊均可互換，檢修方便快捷。
2、具有完善的保護功能，包括短路，過壓，欠壓，過流，過載，過溫，模塊故障，通訊故障等功能。
3、高壓進線柜符合五防設計，并設置外部信號電氣聯鎖接口。
4、充電站具有就地控制及BMS管理控制模式，就地通過可視化監控屏幕實現人機交互，用戶體驗友好；BMS管理控制模式下，充電管理控制系統與船舶BMS通訊，受BMS的限定控制使用。
5、具備等電位檢測功能。
6、具備應急切斷功能，包括手動應急切斷和自動切斷，在應急情況下可自動切斷。
